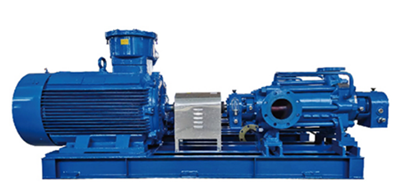

產品描述:多級離心泵為徑向剖分、節段式結構。
產品用途:多級泵用于輸送清潔或稍有污染的液體,低溫或高溫液體。
主要用于:一般應用于供水裝置、 電廠、 管線加壓及制冷工程等場合。當輸送介質的壓力較高時,應考慮介質的工作溫度和泵所用的材料。
性能:
流量(Q):~1200m3/h
揚程(H):~1200m
工作壓力(P):~15MPa
工作溫度(T):-80℃~+180℃
設計特點: 該型多級離心泵每一規格的零部件設計成通用的標準尺寸,這樣可減少庫存?zhèn)浼臄?shù)量。
中段殼體:中段間用O形密封圈密封并在中段的外部用螺栓將它們聯接在一起。
入口段和出口段:入口段和出口段通常采用腳支撐。當輸送液體溫度T>150℃時,80以上規格的,泵為中心支撐。當T>110℃時,150以上規格的,泵為中心支撐。
進、出口管的位置:通常情況下出口管的方位是向上的,進口管的方位是向又的(從驅動端方向看)。進出口管的位置可任意變換并允許在客體上設置其它用途的出液管。
水力模型與軸向力平衡:每一種規格有二套不同的葉輪/導葉(水力模型)。因而高效率區大??筛鼡Q的口環在葉輪與殼體間起著密封作用,每一級葉輪產生的軸向力由水力平衡裝置平衡。如采用平衡鼓裝置平衡軸向力,殘余軸向力由軸承承受。
軸承與潤滑:泵采用稀油潤滑。
軸封:填料密封或機械密封。
材質:目前我公司的耐腐蝕材料,完全能滿足上述各種介質的要求。訂貨時,請用戶提供所要輸送介質的詳細情況。
