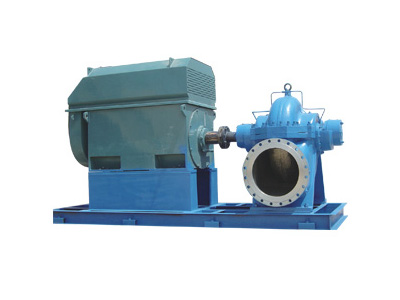

產品概述：（立式）中開雙吸離心泵是單級、雙吸、軸向剖分蝸殼式泵。適用輸送清潔或略含固體顆粒的液體。
適用范圍：主要適用自來水廠、給排水站、制冷與暖通系統、造紙、消防系統、船舶工業、大型水利工程。
參數：
泵口徑：80~1800mm
流量：~50000mm3/h
揚程：~200m
工作壓力：~2.5mpa
工作溫度：~45~+180℃
設計特點：
泵體：是蝸殼式軸向剖分雙吸泵。殼體為軸向剖分結構，吸入及排出管在殼體部件的下半部，取下上面的部件（殼體、軸承），轉子就可以完全暴露在外，在無需拆下管路及管路閥門的情況下，就可以取出整個轉子部件進行維修。另外，驅動裝置可以保存在安裝位置上。
葉輪：雙吸葉輪帶有閉式流道，配有可更換的耐磨環，由殼體耐磨環將其與客體零件隔離開，最佳的葉片幾何尺寸保證了泵具有高效率、汽蝕余量低、操作范圍大而且運轉穩定、壓力波動小等特征。如果管道系統布局合理，雙吸葉輪能保證消除液力引起的軸向推力。
軸承及潤滑：聯軸器端的向心滾子耐磨軸承吸收徑向力，面對面安裝的向心推力球軸承確定了轉子的軸向位置并吸收剩余的液壓軸向推力。軸承采用稀油潤滑并帶有甩油環。
軸封：填料密封或機械密封。
材質：目前我公司的耐腐蝕材料，完全能滿足上述各種介質的要求。訂貨時，請用戶提供所要輸送介質的詳細情況。
